Máy đo tổng lượng carbon hữu cơ (TOC) HT-110 phù hợp để đo tổng số cacbon hữu cơ trong Nước tinh khiết (PW), Nước pha tiêm (WFI) và Nước tinh khiết cao (HPW). Thiết bị đang hoạt động theo USP 643. Nó được áp dụng cho sản xuất dược phẩm và / hoặc chất bán dẫn.
Nguyên tắc đo dựa trên UV-Oxidation và đo sự khác biệt về độ dẫn điện. Việc đo nồng độ TOC (nồng độ TOC 500 ppbC hoặc thấp hơn) là cần thiết để thực hiện kiểm soát chất lượng theo GMP (Thực hành sản xuất tốt).
Xác định độ dẫn và oxy hóa UV: Phương pháp này loại bỏ sự cần thiết của thuốc thử và khí mang. Nó cung cấp phép đo chính xác ở nồng độ thấp, chẳng hạn như trong các khu vực WFI (Nước để tiêm) và đồng thời giảm chi phí vận hành.
Debubbler" được nhúng: Bong bóng trong hệ thống sản xuất thường gây ra kết quả đọc không ổn định trong nhiều thiết bị. “Debubbler” được nhúng giúp loại bỏ ảnh hưởng của không khí và đảm bảo một phép đo ổn định.
Tùy chọn điều khiển BẬT / TẮT bên ngoài của các thiết bị đầu cuối đầu vào tiếp điểm.
Chu kỳ bảo dưỡng: “CHỈ MỖI NĂM”: Việc bảo dưỡng chỉ bao gồm thay đổi đèn UV hàng năm và hiệu chuẩn hàng năm.
Phù hợp với: Dược điển Hoa Kỳ: USP <643>.
Dung dịch tham chiếu cho Kiểm tra tính phù hợp của hệ thống (SST): 1,4 Benzoquinone và Sucrose
Lựa chọn 3 phương pháp lắp đặt: Có thể lắp đặt trên cột, tường hoặc máy tính để bàn.
Thông số Kỹ thuật
Mẫu HT-110
Phương pháp đo Phương pháp đo độ dẫn oxy hóa UV liên tục
Giới hạn đo lường 0 ppb đến 1000 ppb
Phạm vi đo lường 0 ppb đến 100/500/1000 ppb
Độ lặp lại Trong phạm vi ± 2% của toàn thang đo
Độ phân giải màn hình 0,1 ppb (0 ppb đến 100 ppb / 0 ppb đến 500 ppb) 1 ppb (phạm vi 0 ppb đến 1000 ppb)
Đầu ra truyền
Số điểm đầu ra: một
4 mA đến 20 mA DC / 0 V đến 1 V DC (tùy chọn) đầu vào / đầu ra cách điện
Điện trở tải tối đa: 600 Ω (điện trở tải tối thiểu 100 kΩ (khi được chọn tùy chọn))
Phạm vi đầu ra truyền: có thể cài đặt tùy chọn trong phạm vi đo lường
Mục tiêu đầu ra: nồng độ TOC
Tiếp điểm đầu ra
Số đầu ra: 2
Đầu ra tiếp điểm cảnh báo (RLY1)
Phương thức liên hệ: tiếp điểm rơ le, SPDT (1c)
Công suất tiếp xúc: 125 V 3 A AC / 24 V 3 A DC (điện trở tải)
Chức năng tiếp xúc: chức năng giới hạn trên / dưới (điều khiển BẬT / TẮT)
Mục tiêu đầu ra: ở TOC, nhiệt độ, độ dẫn điện:
Tiếp điểm C-NO “đóng” trong khi hoạt động, “mở” trong điều kiện bình thường (bao gồm cả trạng thái TẮT NGUỒN) * Tiếp điểm C-NO bị đảo ngược khi bị giữ, hoặc lỗi:
Tiếp điểm C-NO “mở” trong khi hoạt động (bao gồm trạng thái TẮT NGUỒN),
"Đóng" trong điều kiện bình thường * Tiếp điểm C-NO được đảo ngược
Đầu ra tiếp điểm cảnh báo (RLY2)
Phương thức liên hệ: tiếp điểm rơle, SPST (1a)
Công suất tiếp xúc: 125 V 3 A AC / 24 V 3 A DC (điện trở tải)
Chức năng tiếp xúc: chức năng giới hạn trên / dưới (điều khiển BẬT / TẮT)
Mục tiêu đầu ra: nồng độ TOC
Đầu vào tiếp điểm
Số điểm đầu vào: 1
Ngõ vào tín hiệu mở bình thường (1a) không điện áp (có thể có ngõ vào bộ thu mở)
Đầu vào kiểu cách nhiệt
Tối đa Điện trở BẬT: 50 Ω
Điện áp hở mạch: 5 V DC
Tối đa dòng ngắn mạch: 10 mA
Lỗi sẽ không được tạo ra ngay cả khi không có thông báo về việc không phát hiện mẫu ngay sau khi nhận được thiết bị nước tinh khiết dừng nhận tín hiệu
Thao tác giữ trong khi nhận đầu vào số liên lạc.
Điều kiện nước mẫu Độ dẫn: dưới 10 μS / cm (dưới 2 μS / cm trong phạm vi 0 ppb đến 100 ppb)
Nhiệt độ: 5 ℃ đến 99 ℃
Áp suất: 0,03 MPa đến 0,50 MPa,
Dao động áp suất: trong khoảng ± 0,05 MPa (trong phạm vi áp suất được chỉ định)
Tốc độ dòng: 20 mL / phút đến 200 mL / phút
Điều kiện môi trường Nhiệt độ: 5 ℃ đến 40 ℃
Độ ẩm tương đối: ít hơn 85%
Lắp đặt Nơi lắp đặt: trong nhà
Chức năng hiển thị LCD (có đèn nền) TOC, độ dẫn điện, nhiệt độ nước, báo động
Nguồn 100 V đến 240 V AC ± 10%, 50 Hz / 60 Hz cầu chì tích hợp 250 V AC 3,15 A (T)
Công suất tiêu thụ 80 VA (tối đa)

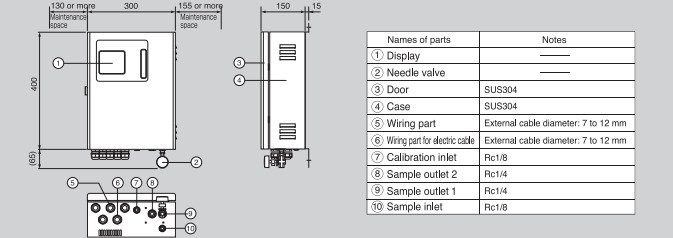

Kích thước bên ngoài 300 (W) × 400 (H) × 165 (D) mm
Khối lượng 13 kg
Các chỉ thị quan tâm CE đánh dấu
Chỉ thị EMC: EN61326-2-3
Chỉ thị điện áp thấp: EN61010-1
Chỉ thị RoHS: EN50581
Quy tắc FCC FCC phần 15
Cấu trúc bảo vệ IP 43 (IEC60529, JIS C0920)
Mức độ ô nhiễm 2 (IEC61010-1)
Sơ đồ hoạt động Máy đo tổng lượng carbon hữu cơ (TOC) HT-110
Catalog Máy đo tổng lượng carbon hữu cơ (TOC) HT-110
